Никак — если пытаться улучшать стекло. Нужно менять не вещество, а распределение напряжений в нём.
Капля, которую бьют молотком
Возьмите каплю расплавленного стекла и уроните её в холодную воду. Застынет она в форме головастика: округлая головка и длинный тонкий хвостик.
Теперь положите головку на наковальню и ударьте молотком. Ничего не произойдёт. Зажмите её в пресс — измеренная стойкость составляет тысячи и десятки тысяч ньютонов; в опытах головку не удавалось разрушить даже пулей.
А теперь возьмите пассатижи и слегка надломите хвостик.
Вся капля мгновенно рассыпается в порошок. Трещина пробегает по ней со скоростью более полутора километров в секунду, по дороге многократно раздваиваясь. Процесс виден только на высокоскоростной съёмке.
Одно тело. Одно вещество. Никаких добавок, покрытий и армирования. Часть его практически неразрушима, другая часть — спусковой крючок.
Подарок королю
Такие капли делали в Северной Европе по меньшей мере с 1620-х годов и называли «батавскими слезами». В Англию их в 1660 году привёз принц Руперт Рейнский и подарил королю Карлу II — пять штук.
Король передал диковину только что созданному Королевскому обществу. Роберт Гук описал каплю в «Микрографии» 1665 года: он верно изложил, как она образуется и как ведёт себя, но объяснить механизм не смог — не было ни понятий, ни приборов.

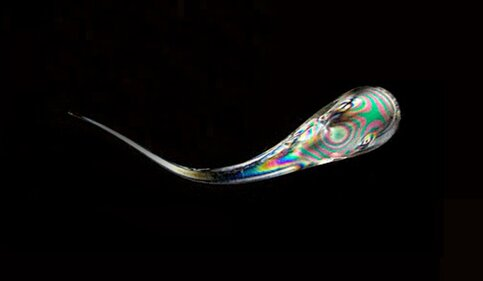

Полностью измерить, что происходит внутри капли, удалось только в 2016–2017 годах. Методом интегральной фотоупругости — просвечиванием поляризованным светом в иммерсионной жидкости — построили трёхмерную картину внутренних напряжений.
Триста пятьдесят лет между наблюдением и измерением. Ничего необычного: явление было воспроизводимым, эффектным и совершенно необъяснимым в рамках доступных представлений.
Что внутри
Механизм оказался простым, но неочевидным.
Капля падает в воду, и наружный слой застывает первым. Он сжимается, твердеет и приобретает окончательный размер, пока внутренность ещё горячая и текучая. Затем начинает остывать сердцевина. Она тоже стремится сжаться — но уже не может: снаружи готовая жёсткая оболочка, которая не даёт стянуться.
В результате внутри тела застывает система взаимно уравновешенных напряжений:
поверхность сжата — от 400 до 700 мегапаскалей, что сопоставимо с прочностью хороших сталей;
сердцевина растянута — на 300–400 мегапаскалей;
сжатый слой тонкий, около десятой доли диаметра головки.
Сумма всех сил равна нулю. Тело снаружи выглядит обычной стекляшкой, а внутри у него запасено напряжённое равновесие, как в сжатой пружине.
Противоречие, разрешённое в пространстве
Сформулируем задачу так, как её решает капля.
Стекло разрушается от растяжения: на любой поверхности всегда есть микротрещины, и растягивающее напряжение раскрывает их. На сжатие то же стекло работает прекрасно.
Значит, поверхность должна быть сжата — тогда микротрещины не раскроются. Но сжать поверхность, не растянув что-то другое, невозможно: силы должны уравновешиваться.
Разрешение — разделение противоречивых свойств в пространстве. Сжатие отдано наружному слою, где живут дефекты и куда приходит нагрузка. Растяжение сослано в сердцевину, где дефектов нет, потому что она формировалась в глубине без контакта с внешним миром.
Обратите внимание на экономику этого решения. Прочность выросла в разы без единого грамма добавленного вещества. Тот же состав, та же масса, та же форма — изменено только распределение внутренних напряжений. Ресурс, который использовали, — собственная усадка материала при остывании; он был всегда и ничего не стоит.
Почему трещина не может войти
Осталось объяснить, почему хвостик всё портит.
Внешняя нагрузка на головку сначала расходуется на снятие сжатия и только потом начинает растягивать материал. Пока запаса сжатия хватает, трещине нечем открыться.
Более того, если трещина в поверхностном слое всё-таки возникает, она идёт вдоль поверхности, а не вглубь: поле напряжений разворачивает её. Войти в растянутую сердцевину она не может.
А хвостик тонкий. Сжатый слой в нём не образует замкнутой брони, и растянутая зона подходит близко к поверхности. Надлом хвостика — это дверь, ведущая прямо в область растяжения. Как только трещина туда попала, запасённая упругая энергия освобождается вся сразу, и капля разлетается в пыль.
Цена: прочность, купленная в кредит
Здесь и находится честный счёт этого приёма.
Прочность капли не бесплатна — она взята в долг под залог запасённой энергии. Пока оболочка цела, долг не предъявляют. Как только целостность нарушена в уязвимом месте, вся энергия возвращается мгновенно и целиком.
Отсюда общее свойство всех предварительно напряжённых конструкций: они не ломаются постепенно. Отказ у них не плавный, а обвальный, и предупреждающих признаков обычно нет.
Забавно, что то же самое свойство сделано полезной функцией. Закалённое автомобильное стекло рассыпается на мелкую крошку без острых краёв именно потому, что в нём запасена энергия: оно не даёт длинных режущих осколков. Опасное свойство и защитная функция — одно и то же явление, оценённое с разных сторон.
Потомки капли
Приём разошёлся по технике широко, и почти всюду его узнают не сразу.
Закалённое стекло. Прямой потомок: лист нагревают почти до размягчения и резко обдувают воздухом. Первый практический способ закалки листового стекла запатентовал Ройе де ла Басти во Франции в 1874 году. Сегодня это стёкла автомобилей, душевых кабин, витрин.
Химически упрочнённое стекло. Вместо резкого охлаждения — ионный обмен: в расплаве соли крупные ионы калия замещают в поверхностном слое более мелкие ионы натрия и распирают структуру изнутри. Сжатый слой получается тоньше, но управляемее. Так делают стёкла смартфонов.
Предварительно напряжённый железобетон. Бетон, как и стекло, отлично держит сжатие и плохо растяжение. Арматуру натягивают заранее, а после схватывания отпускают — и она обжимает бетон. Разработку довёл до практики Эжен Фрейсине в конце 1920-х. Идея та же, что в капле, только сжатие создают не остыванием, а натянутой сталью.
Дробеструйное упрочнение. Поверхность детали обстреливают дробью, создавая наклёпанный сжатый слой. Усталостные трещины, которые всегда начинаются с поверхности, зарождаются гораздо позже.
Автофретирование стволов и сосудов высокого давления. Изделие однократно нагружают давлением выше рабочего, вызывая пластическую деформацию внутренних слоёв. После снятия давления внутренняя поверхность оказывается сжатой — и ресурс изделия резко возрастает.
Пять разных отраслей, один приём: заранее ввести напряжение, обратное рабочему.
Честный счёт
Обработка только до закалки. Закалённое стекло нельзя резать, сверлить и шлифовать: любое нарушение сжатого слоя разрушает изделие целиком. Все операции выполняются до закалки, а значит, исчезает возможность подгонки по месту.
Кромки и отверстия — слабое место. Там сжатый слой прерывается, и там же чаще всего начинается разрушение. Хвостик капли есть у каждого изделия, вопрос лишь в том, где он.
Напряжения релаксируют. При нагреве или длительной выдержке предварительное напряжение частично уходит, а вместе с ним и прочность.
Ремонт невозможен. Повреждённое изделие только заменяют.
Хвостик, введённый нарочно
У капли хвостик — побочный продукт технологии: так получилось при падении в воду. Но точно такое же слабое место в технике вводят намеренно, и это оборотная сторона того же приёма.
Линия надреза на упаковке и перфорация на билете направляют разрыв туда, куда нужно. Срезной штифт в приводе ломается раньше, чем дорогая передача, и стоит копейки. В цехах со взрывоопасными производствами ставят вышибные панели: при аварии разрушается заведомо назначенный участок, а несущие конструкции остаются целы.
Общее правило звучит так: если разрушение в принципе возможно, назначьте его место сами. Задача формулируется не как «сделать прочнее везде», а как «сделать слабее там, где это выгодно».
Капля принца Руперта ценна тем, что показывает обе стороны приёма одновременно. Управляемое усиление и управляемое ослабление — это одно и то же поле напряжений, прочитанное с разных концов.
Что здесь сработало
Разделение противоречивых свойств в пространстве. Сжатие — наружу, растяжение — внутрь.
Предварительное действие. Напряжение вводится заранее, до появления нагрузки.
Вредный фактор, помещённый туда, где он безвреден. Растяжение сослано в область без дефектов.
Ресурс вместо материала. Использована собственная усадка при остывании.
Изменение свойств без изменения вещества. Состав и масса те же — другое только поле напряжений.
Итог
Триста лет капля принца Руперта была салонным фокусом. Между тем в ней записан один из самых экономных приёмов техники: свойства меняются не составом, не толщиной и не добавками, а тем, как распределены напряжения, внесённые заранее.
