Можно, если заставить вещество кипеть.
Шестьсот градусов против трёх
Возьмём медный пруток диаметром 6 мм и длиной 30 см. Медь — один из лучших проводников тепла в технике: около 400 Вт/(м·К). Подведём к одному концу 25 ватт — мощность небольшого паяльника — а другой будем охлаждать. Какая разница температур установится между концами?
Расчёт даёт около 600 °C. Лучший практический проводник тепла на такой длине и таком сечении работает откровенно плохо: чтобы протолкнуть через него жалкие 25 ватт, нужен раскалённый конец.
Теперь возьмём трубку тех же размеров. Внутри — вакуум, несколько граммов воды и тонкий пористый слой на стенках. Ни насоса, ни вентилятора, ни проводов, ни единой подвижной детали. Перепад температур при тех же 25 ваттах — около 3 °C.
Двести раз. Эффективная теплопроводность такой трубки — порядка 80 000 Вт/(м·К), а в отдельных конструкциях говорят и о 100 000. Пустая трубка с каплей воды проводит тепло в сотни раз лучше сплошной меди.
Это устройство называется тепловая труба. Оно стоит в вашем ноутбуке, в базовых станциях сотовой связи, на спутниках — и держит вечную мерзлоту под Трансаляскинским нефтепроводом.
Что внутри пустой трубки
Устройство обманчиво просто. Герметичный корпус, из которого откачан воздух. Немного жидкости — ровно столько, чтобы смочить стенки. И фитиль: спечённый порошок, сетка или канавки на внутренней стенке.
Дальше начинается цикл, который никто не запускает:
Горячий конец (испаритель) нагревается — жидкость испаряется, забирая теплоту парообразования.
В зоне испарения давление пара чуть выше, чем в холодной. Разница крошечная, но в вакууме пар летит по трубе почти без сопротивления.
На холодном конце (конденсаторе) пар конденсируется и отдаёт скрытую теплоту наружу.
Жидкость возвращается обратно — по фитилю, капиллярными силами. Или просто стекает вниз под собственным весом, если труба стоит вертикально; такой вариант без фитиля называют термосифоном.
И всё начинается сначала. Внутри — вечное кипение при температуре, которая может быть заметно ниже 100 °C: в вакууме вода кипит и при тридцати градусах.
Главный ресурс здесь — скрытая теплота фазового перехода. Чтобы нагреть килограмм воды на один градус, нужно 4,2 кДж. Чтобы испарить килограмм воды, нужно 2260 кДж — в 540 раз больше. Пар уносит с собой эту энергию целиком и отдаёт её на другом конце. Вещество почти не нагревается — оно меняет состояние. Поэтому перепад температур вдоль трубы и получается ничтожным.
Кто здесь насос
Посмотрим на устройство глазами ТРИЗ.
Обычная система переноса тепла жидкостью — это контур: насос, его двигатель, электропитание, трубопроводы, вентили, расширительный бак, управление. Каждый элемент может отказать, стоит денег и требует обслуживания.
В тепловой трубе свёрнуто всё. Насос, привод, питание, арматура, управление — их нет физически. Функции переданы:
разности температур на концах трубы — она сама создаёт разность давлений пара, то есть служит движущей силой;
капиллярным силам фитиля — они выполняют функцию возвратного насоса;
самому рабочему телу — оно и переносчик, и рабочая среда, и «двигатель».
ИКР формулируется почти дословно по учебнику: тепло само переходит из горячего места в холодное с ничтожным перепадом температур, а устройства переноса — насоса, привода, питания и управления — не существует.
Обратите внимание на переход на микроуровень: макроскопический насос заменён поверхностным натяжением в порах диаметром в десятки микрон. Ту же линию мы видели у клапана Теслы, где механику вытеснила геометрия канала. Здесь механику вытеснила физика фазового перехода.
Противоречие: одно вещество, два встречных потока
Сформулируем физическое противоречие честно.
Рабочее тело должно быстро двигаться от горячего конца к холодному — иначе тепло не переносится. И то же самое рабочее тело должно двигаться от холодного конца к горячему — иначе испаритель пересохнет и цикл остановится. В одной и той же трубе, одновременно, в противоположных направлениях.
Разрешение изящное: разделение по фазовому состоянию. Туда вещество идёт паром — по свободному центральному каналу, быстро, почти без потерь. Обратно оно же идёт жидкостью — по фитилю у стенки, медленно, зато без всякого привода. Один и тот же материал, две фазы, два встречных потока, одно пространство.
Заодно решается задача согласования. Мощность источника выросла? Труба отзывается сама: сильнее греем — интенсивнее испарение — выше перепад давления — больше пара. Обратная связь встроена в физику процесса.
Тепловой диод: труба, которая работает только зимой
А теперь — самое интересное продолжение, которое напрямую перекликается с клапаном Теслы.

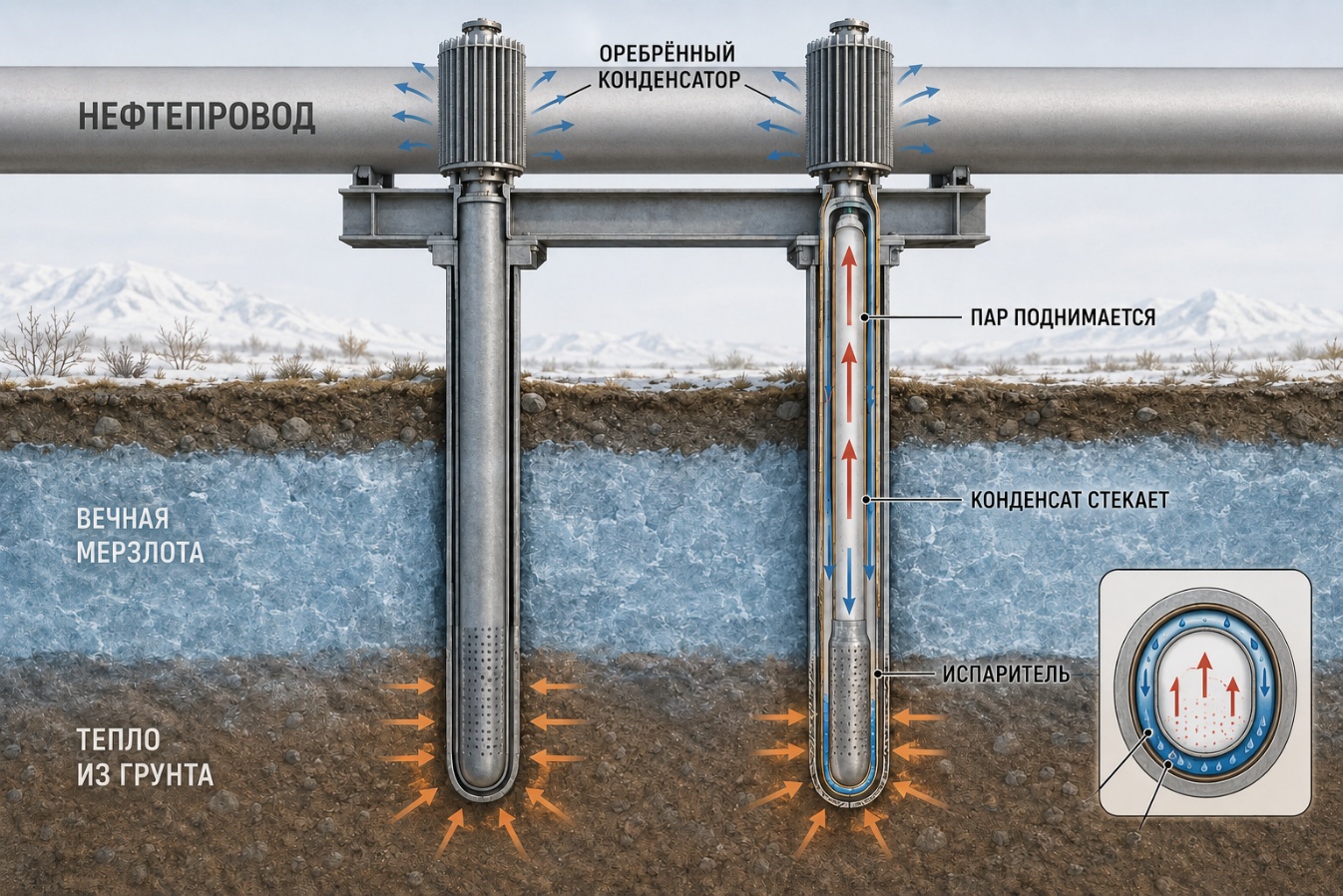

Трансаляскинский нефтепровод идёт по вечной мерзлоте. Нефть в нём тёплая, опоры — стальные сваи. Стоит грунту вокруг сваи оттаять, и опора поплывёт. При строительстве в середине 1970-х в опоры установили более 124 000 тепловых труб, заправленных безводным аммиаком. Верхняя часть каждой — оребрённый радиатор на воздухе, нижняя уходит в грунт на 5–20 метров.
Зимой воздух холоднее грунта. Аммиак испаряется внизу, конденсируется вверху, стекает обратно — труба непрерывно выкачивает тепло из мерзлоты и сбрасывает его в мороз. Летом воздух теплее грунта, и пару пришлось бы конденсироваться внизу, а конденсату — подниматься вверх против силы тяжести. Он не может. Цикл останавливается сам.
Получился тепловой диод: устройство проводит тепло в одну сторону и практически не проводит в обратную. Без клапанов, датчиков, реле и электричества. Оно само включается в мороз и само выключается в оттепель.
Логика ровно та же, что у клапана Теслы: одностороннее сопротивление без запирающего органа. Но природа асимметрии другая. У Теслы асимметричен канал. Здесь асимметричен процесс: пар может идти в любую сторону, а вот жидкость возвращается только вниз. Общий ход один — сделать так, чтобы рабочая среда сама себе запрещала неправильное направление.
Изобретение, опоздавшее на двадцать лет
Патент на устройство, работающее по этому принципу, получил Ричард Гауглер из «Дженерал Моторс»: заявка подана в декабре 1942 года, патент выдан в июне 1944-го. Гауглер думал о холодильной технике. Компания нашла более простое решение задачи, и патент лёг на полку. Никакого развития — на двадцать лет.
В 1963 году Джордж Гровер в Лос-Аламосе, работая над охлаждением ядерных энергоустановок для космоса, изобрёл то же самое заново — и дал устройству имя heat pipe, «тепловая труба». Год спустя вышла статья с говорящим названием «Структуры очень высокой теплопроводности».
Дальше был космос: в невесомости конвекции нет, а тепло с солнечной стороны аппарата надо гнать на теневую. Потом Аляска. Потом, в 1990-е, ноутбуки, где радиатор перестал помещаться там, где выделяется тепло.
ТРИЗ читает эту историю без мистики. Изобретение не «опередило время» — просто надсистема ещё не сформулировала потребность. У холодильников 1940-х не было задачи, которую решала бы только тепловая труба; у космических аппаратов 1960-х она появилась. Сильное решение без острой потребности остаётся строчкой в патентной базе.
Что здесь сработало
Соберём приёмы, сложившиеся в одном устройстве:
Свёртывание. Насос, привод, питание и управление удалены, их функции подхвачены оставшимися элементами и ресурсами.
Переход на микроуровень. Механический насос заменён поверхностным натяжением в порах.
Физический эффект вместо конструкции. Работу механизма выполняет фазовый переход.
Разделение противоречивых требований по состоянию вещества. Туда — паром, обратно — жидкостью.
Самообслуживание и саморегулирование. Труба подстраивается под мощность источника без внешнего управления.
Ресурс надсистемы. На Аляске стоком тепла служит зимний мороз — даровой и уже имеющийся.
Куда развивается система
Тепловая труба — редкий случай, когда линии развития технических систем видны почти в чистом виде.
Согласование формы: круглая труба превращается в плоскую паровую камеру — источник тепла плоский, значит, и испаритель должен стать плоским.
Переход к полисистеме: в радиаторе ноутбука или сервера работает не одна труба, а пучок.
Разделение потоков: в контурной тепловой трубе пар и жидкость разведены по разным трубопроводам — встречные потоки перестают мешать друг другу, и тепло удаётся гнать на метры.
Свёртывание фитиля: в пульсационной трубе пористой структуры нет вовсе — по извилистому каналу колеблются чередующиеся пробки пара и жидкости, и перенос обеспечивают сами колебания.
И самое красивое. Тот самый неконденсирующийся газ, который портил трубы на Аляске, в космической технике назначен полезной функцией: газ, поджимаемый паром, перекрывает часть конденсатора и тем самым удерживает температуру объекта постоянной при меняющейся нагрузке. Вредный фактор, ставший органом управления, — классический признак того, что система прошла стадию становления и вышла на зрелость.
Честный счёт: за что платим
Тепловая труба не отменяет ни медь, ни насосы. Её расплаты:
Капиллярный предел. Если мощность выше расчётной, фитиль не успевает вернуть жидкость, испаритель пересыхает — и труба скачком превращается в плохую пустую трубку. Отказ не постепенный, а обвальный.
Зависимость от ориентации. Термосифон вверх ногами не работает вовсе; труба с фитилём работает в любом положении, но «против силы тяжести» — заметно хуже.
Жёсткая привязка к теплоносителю. Вода — примерно от 20 до 150 °C, аммиак — для холода, натрий и литий — для сотен и тысяч градусов. Универсальной трубы не бывает; за пределами диапазона она просто мёртвый металл.
Запуск из замёрзшего состояния. Если теплоноситель застыл не там, где надо, цикл может не завестись.
Неконденсирующиеся газы. На Аляске вскоре после пуска в части труб появился посторонний газ, вытеснивший пар из конденсатора; пришлось вводить поглотители и перезаправлять трубы. Герметичность — единственная точка отказа: микротечь превращает лучший проводник в бесполезную трубку.
Цифра 100 000 — витрина, а не паспорт. Эффективная теплопроводность зависит от длины, мощности и размеров зон испарения и конденсации; в реальной электронике речь о единицах и десятках тысяч.
Труба ничего не охлаждает. Она переносит тепло, а не уничтожает его: радиатор в надсистеме всё равно нужен. Труба меняет не количество тепла, а место, где с ним придётся разбираться, — в этом её настоящая функция.
Если при этом возврат вещества возможен лишь в одном направлении, цикл автоматически становится односторонним — система приобретает свойства диода без единого управляющего элемента.
Итог
Медный стержень переносит тепло, нагреваясь. Тепловая труба переносит тепло, меняя состояние вещества, — и потому почти не нагревается сама. А суть умещается в одну фразу:
Вместо того чтобы гнать теплоноситель насосом, заставьте его кипеть на горячем конце и конденсироваться на холодном — тогда перепад температур сам станет насосом.
